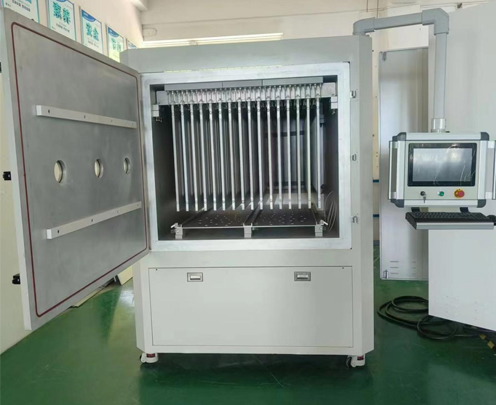

GY-PCB-DQ系列PCB專用等離子體設備

發布時間:2024-02-23人氣:3


1.產品特點:

●適合處理片狀,大面積的板材

●管狀電極,處理更均勻

●嚴格驗證的放電電極結構

●高密度等離子發生電源

·等離子發生效率高,處理效率快

·化學物理作用同時進行

*大功率等離子發生源,有效清除膠渣

●參數設定范圍廣

●可以使用多種氣體

●全自動操作

●高效水冷系統,維持反應溫度

·耐腐蝕干式真空泵及真空管路,不懼氟離子腐蝕

●干式泵及無液體作業,保養簡單方便



2. 應用領域:

●硬板孔內膠渣清洗及孔壁活化

●化學沉金/電鍍金前金手指、焊盤表面清潔

●PCB板BGA封裝前表面清洗,打金線Wre&Die Bonding前處理,

EMC封裝前處理

● FPCB雷射孔除碳渣

●PI表面活化、表面粗化、活化,改變附著力結合力

●PTFE(鐵氟龍)高頻微波板沉銅前的孔壁表面改性活化

●涂覆阻焊前與絲印字符前板面活化:有效防止阻焊字符脫落

●精細線條制作時去除干膜殘余物

●柔性板貼合鋼片、鋁片、FR-4補強材料前處理

●化學沉金/電鍍金后,SMT前焊盤表面、金手指表面清潔



3. 主要技術參數

NO

項目

規格

1

設備尺寸

1565×960×2520(W×D×H),不含推車

2

總重量

2T

3

電力需求

380V,40A

4

腔體

304不銹鋼

5

真空泵形式

干式螺桿泵泵

6

處理時間

1-16min,依產品定

7

可使用氣體

Ar、O2、N2、N2+H2、CF4

8

等離子發生源

20KW

9

托盤系統


10

控制系統

PLC+觸摸屏

11

推車系統

用于接駁設備推車

12

溫度控制系統

20-50℃

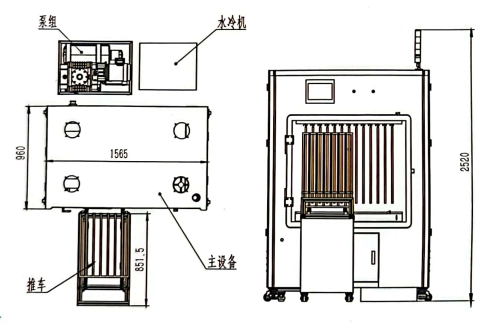

4. 外形圖示


5. 典型案例

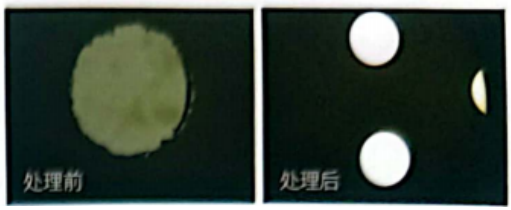

膠渣處理:

提高孔壁與鍍銅層結合力,徹底清除膠渣;提高通孔連接可靠性,準確控制Etch back,提高孔鍍的信賴性和良率,防止內層開路。

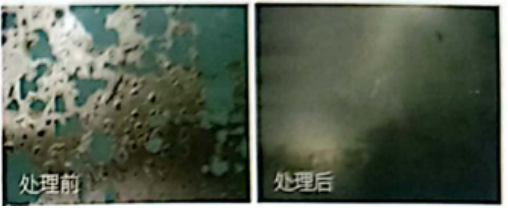

鐵氟龍高頻微波板沉銅前的孔壁表面改性活化:

提高孔壁與鍍銅層結合力,杜絕出現沉銅后黑孔;消除孔銅和內層銅高溫斷裂爆孔等現象,提高可靠性。

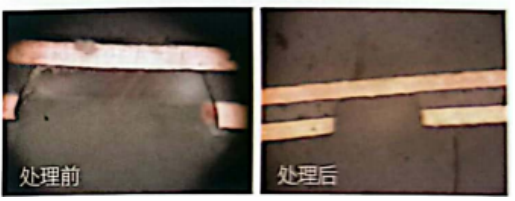

激光(Laser)加工后清除碳化物:

HDI板激光(Laser)之通孔、盲/埋孔去除激光(Laser)灼燒之碳化物。不受孔徑大小之要求,孔徑小于50微米之微孔效果更顯著(Microvia hole, MH,BVH)。

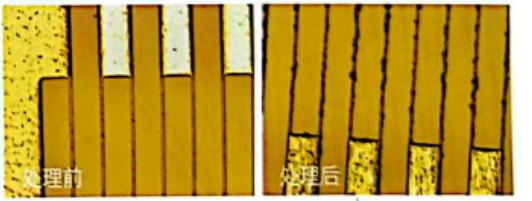

精細線條制作時去除干膜殘余物:

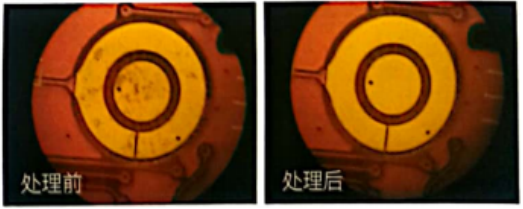

化學沉金/電鍍金后,SMT前焊盤表面、金手指表面清潔(Cleaning):

可焊性改良,杜絕虛焊、上錫不良,提高強度和信賴性。
