1、產品特點
◆處理均勻性好
◆射頻等離子，不損傷基板
◆嚴格驗證的放電電極結構
◆高密度等離子發生電源
* 等離子發生效率高，處理效率快
* 化學物理作用同時進行
◆參數設定范圍廣
◆可以使用多種氣體
◆全自動操作
◆設備穩定性好、維護簡單、方便拆洗
◆完善的設備報警系統
2、應用領域
◆CCM攝像頭模組、LCD顯示模組、觸摸屏清洗
◆COB、COG、COF、ACF工藝打線、焊接前處理
◆LED光源、LED支架清洗、LED封裝前清洗
◆陶瓷、玻璃、橡膠、塑料的表面清洗與活化，提高粘結力及附著力等。

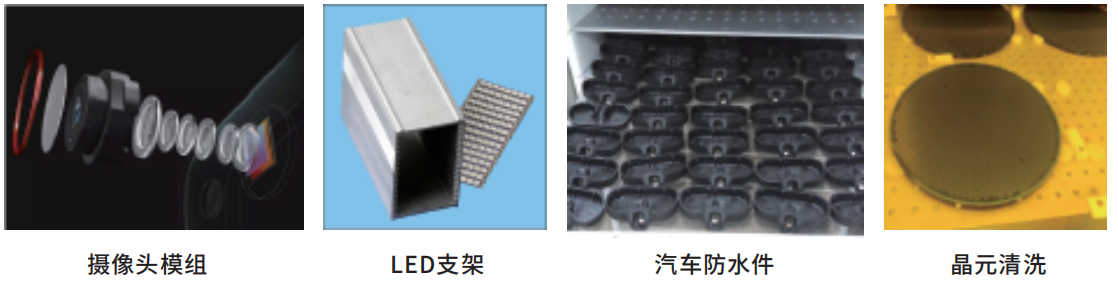

3、典型案例
4、主要技術參數
NO | 項目 | 規格 | 備注 | ||
GY-QX01 | GY-QX02 | GY-QX03 | |||
1 | 設備尺寸 | 780x1000x2145 | 1154x1064x2145 | 1354x1214x2145 | WxDxH,含底輪指示燈 |
2 | 總重量 | 443KG | 486KG | 534KG | |
3 | 電力需求 | 380V | 380V | 380V | |
4 | 腔體尺寸 | 不銹鋼 400x450x400 | 不銹鋼 500x550x500 | 不銹鋼 600x650x600 | WxDxH |
5 | 真空泵形式 | 機械泵 | 機械泵+羅茨泵 | 機械泵+羅茨泵 | |
6 | 處理時間 | 1-15min | 1-15min | 1-15min | 依產品定 |
7 | 可使用氣體 | Ar、O2、N2、N2+H2、 | |||
8 | 等離子發生源 | RF，500W | RF，500W | RF，1000W | 依產品定 |
9 | 托盤系統 | 340x345 | 440x445 | 540x545 | |
10 | 載物層數 | 6 | 8 | 10 | |
11 | 控制系統 | PLC+觸摸屏 | |||
12 | 可根據客戶需求定制 | ||||

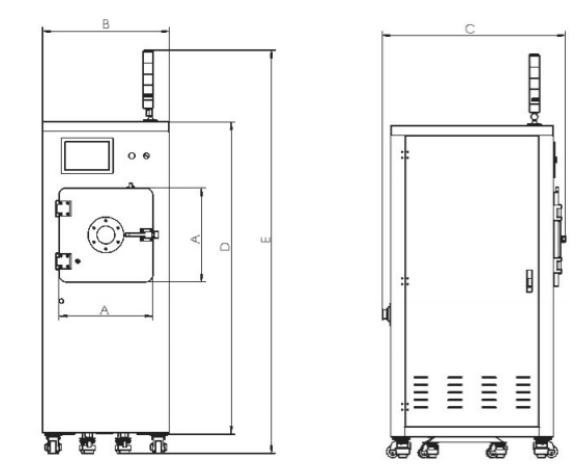

4、外形圖示
型號尺寸 | GY-AX01 | GY-QX02 | GY-QX03 |
A | 500 | 600 | 700 |
B | 780 | 1154 | 1354 |
C | 1000 | 1064 | 1214 |
D | 1662 | 1662 | 1662 |
E | 2145 | 2145 | 2145 |
